用于臭氧水处理后臭氧尾气浓度分析系统

金年会|金年会·jinnian(金字招牌)信誉至上 李淑强

检测原理：紫外光双光路吸收法，用于水处理后残余臭氧尾气浓度检测，安装于水处理后臭氧尾气破坏器的前端，整个系统是负压取样状态。可连续24小时运行。

测量范围：0-20g/Nm³,0-50g/Nm³

专利号：2020204474525

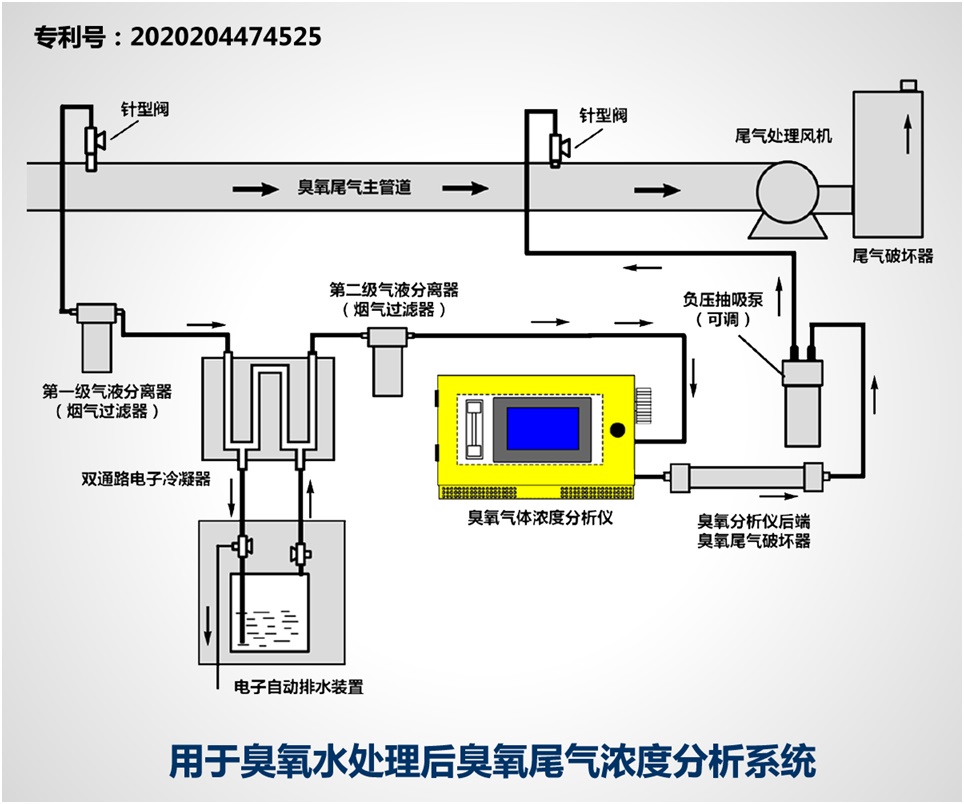

连接工艺附图

技术领域

本实用新型公开了臭氧水处理后臭氧尾气浓度分析系统,可以根据尾气臭氧浓度来准确计算出臭氧在水中的投加率和利用率，也可以根据尾气浓度的参数来提高臭氧水处理的工艺效率。

背景技术

　臭氧具有强氧化能力，可以破坏有机污染物的分子结构从而达到改变污染物性质的目的，在一定条件下能提高常规工艺去除常量有机物的能力，具有较强的杀菌消毒作用，还具有除臭去味、褪色、去除铁除锰等作用，能有效氧化分解有机物。

　　臭氧水处理法不需要向水中投加其它化学药剂。水的色度主要由溶解性有机物、悬浮胶体、铁锰和颗粒物引起，臭氧的强氧化能力可使水质更为清澈。臭氧具有很强的氧化性，可以氧化多种化合物，而且具有耗量小，反应速度快、不产生污泥等优点，因此被成功地应用于饮用水、工业废水及循环冷却水处理工艺中，特别是近二十年来，人们发现氯消毒会产生对人体有致癌作用的三氯甲烷（THMS），而臭氧杀灭活细菌和病毒的效率要远优于氯消毒，同时还可效地去除水中的色、臭、味、和铁、锰等无机物质，并能降低UV吸收值、TOC、COD及氨氮，所以臭氧氧化技术在水处理方面得到了越来越广泛的应用，并由此发展出多种更有效的复合处理工艺。

然而前端投加臭氧用的臭氧发生器发生臭氧能力在很大程度上受气源的湿度、冷却水温度、放电面的老化等影响，所以要经常对臭氧浓度进行检测。对大型臭氧设备，***在流程中装有高浓度臭氧气体检测仪，并有检测混合后水的溶存臭氧检测仪，还有检测排放的尾气中所含臭氧浓度的检测仪。以便控制整个系统处在***。

实用新型内容

为实现上述目的，本实用新型提供如下技术方案：

臭氧水处理后臭氧尾气浓度分析系统，其组成包括：臭氧尾气风机、臭氧尾气破坏器、臭氧尾气主管道、取样出口针阀、***级气液分离器、双通路电子冷凝器、电子自动排水装置、第二级气液分离器、紫外臭氧浓度分析仪、臭氧分析仪尾气破坏器、负压抽吸气泵、取样气回路阀。此尾气臭氧浓度分析系统为负压取样，取样气体需要加预处理装置经紫外臭氧浓度分析仪后再回流到臭氧尾气管路，紫外臭氧浓度分析仪要带有温度和负压补偿，可以有效检测出臭氧用于水处理后水中剩余的臭氧气体的浓度，可以根据尾气臭氧浓度来准确计算出臭氧在水中的投加效率和利用率，也可以根据尾气浓度的参数来提高臭氧水处理的工艺效率。

优选的，本臭氧浓度分析系统主要应用在臭氧用于水处理后尾气臭氧浓度的分析和检测，由于臭氧尾气风气的负压力很大，如果将取样气体取样后直接排放到大气中，会出现负压抽吸气泵无法抽出取样气体的情况，所以整套臭氧浓度分析系统处于负压取样状态，取样气体经过紫外臭氧分析仪分析后需再将分析后的气体返回到臭氧尾气主管路。

优选的，臭氧水处理后臭氧尾气浓度分析系统所用的部件均为316不锈钢和玻璃材质，连接管路采用聚四氟乙烯管路，臭氧是强氧化性气体，316不锈钢、聚四氟乙烯、玻璃可以耐臭氧的侵蚀。

优选的，臭氧水处理后的尾气中存在大量的水份和雾化气体，在分析臭氧浓度之前需要先做预处理，取样气体要先经过***级气液分离过滤器，先将过多的水份和水雾化去除掉，然后再经过双通路电子冷凝器，进行充分的降温冷凝，使冷却后冷凝水流向电子自动排水装置的容器内，电子自动排水装置可以根据时间或液位情况在负压情况下进行自动排水，取样气在经过冷凝除湿后，再经过第二级气液分离器，以防止有杂质进行紫外吸收法臭氧分析仪，洁净干燥的取样气进入紫外臭氧浓度分析仪进行臭氧浓度的分析和检测，由于此臭氧分析系统是处于负压检测状态，绝压力是小于标准大气压的，所以紫外臭氧浓度分析仪一定要带有温度和压力的补偿，经紫外臭氧浓度分析仪检测完后的臭氧气体，经过臭氧分析仪尾气破坏器，将臭氧气体分解还原，经过后面的负压抽吸气泵后再将取样气体输送回臭氧尾气主管路。

优选的，取样气体在经过紫外臭氧浓度分析仪后，需要经过臭氧分析仪尾气破坏器，将臭氧气体还原催化掉，这样主要是为了延长后面的负压抽吸气泵的使用寿命，采用的是防腐型负压抽吸气泵，只要前面的臭氧分析仪尾气破坏器不失效，则防腐型负压抽吸气泵一直抽取的是无臭氧的取样气体以延长其使用寿命。

优选的，需要在臭氧尾气主管道开两个支路旁通口，要在臭氧尾气主管道上方来开口，并且要安装针型阀或截止阀，以便后期维护维修使用，并且要将远离风机的那个旁通口做为取样气的抽取口，并且臭氧尾气主管路取样口要将取样头安装在臭氧尾气主管路圆径的中间位置。取样气回路口应该选择靠近臭氧尾气风机的那个旁通口。在本套尾气臭氧浓度分析系统使用时，取样出口针阀和取样回路针阀必须需将针阀或截止阀全部打开再使用。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

取样气从取样出口针阀处取出后连接***级气液分离器，先将部分带有水份的臭氧气体的液体先做一个简单的分离，后面再连接双通路电子冷凝器将臭氧气体中的潮湿气体通过电子冷凝的方式进行充分的除湿干燥，将冷凝水排放到电子自动排水装置内部的容器内，电子自动排水装置会定时或根据液位情况的负压条件下进行自动排水，取样气在经过双通路电子冷凝器冷凝除湿后，再经过第二级气液分离器，以防止有杂质进行紫外吸收法臭氧分析仪，洁净干燥的取样气进入紫外臭氧浓度分析仪进行臭氧浓度的分析和检测，由于此臭氧分析系统是处于负压检测状态，***压力是小于标准大气压的，所以紫外臭氧浓度分析仪一定要带有温度和压力的补偿，经过紫外臭氧浓度分析仪检测完后的臭氧气体，经过臭氧分析仪尾气破坏器，将臭氧气体分解还原，经过后面的负压抽吸气泵后再将取样气体输送到取样回路针阀，检测后的气体回到臭氧尾气主管道。
